PCB板二維碼貼標機
- 產品名稱：PCB板二維碼貼標機
- 產品分類：貼標機
- 瀏覽次數：177164次
- 更新時間：2013/12/10 10:24:32
- 咨詢熱線：133-6065-4218

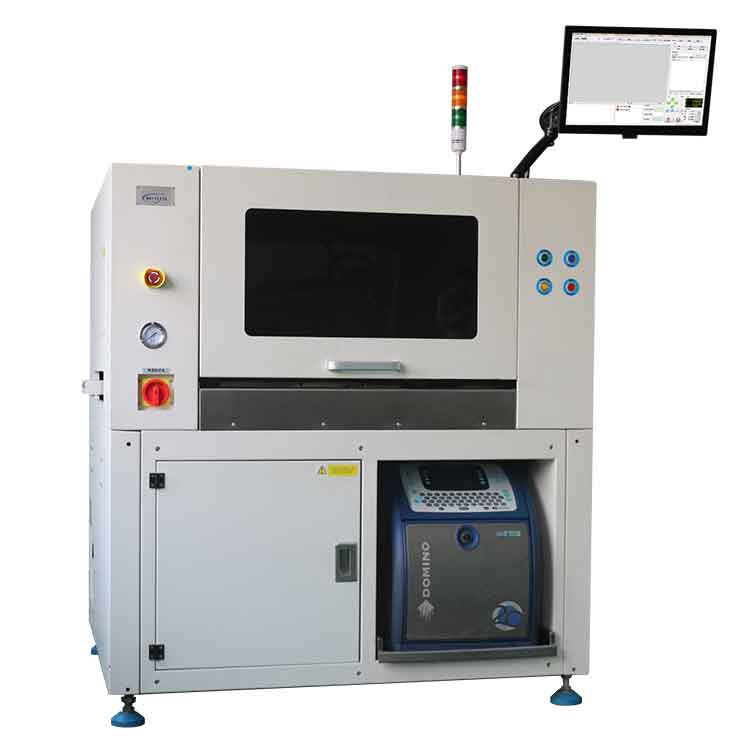

PCB板二維碼貼標機
1.PCB光板貼二維及一維碼；
2.PCB板二維碼貼標機精度±0.1mm
3.PCB尺寸MAX：250*330mm

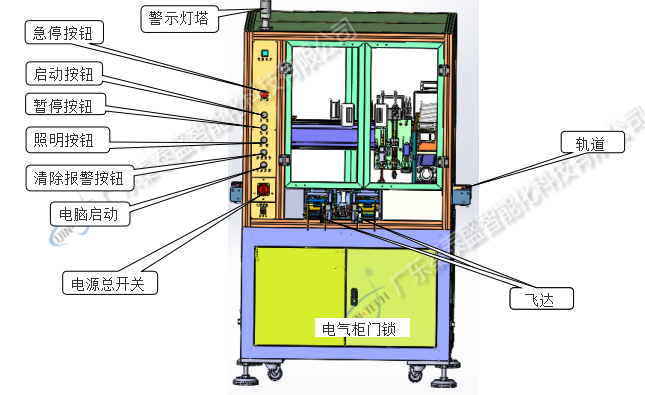

PCB板二維碼貼標機設備功能簡述：
底部視覺：PCB板二維碼貼標機采用高精度相機確保頭部圖像的清晰度及頭部mark點的補償值。
X/Y采用高性能日本品牌伺服電機，速度和穩定性更高
伺服電機：Z軸和R軸采用伺服電機以確保吸頭高速度及高精度運行，確保貼料的速度及精度
吸嘴：兩個自嘴，PCB板二維碼貼標機采用快拆式結構，方面更換機種的不同吸嘴
頭部視覺：采用德國The Imaging Source 相機確保頭部圖像的清晰度及頭部mark點的補償值。
PCB板二維碼貼標機Feeder卷料要求：
1.標準Feeder底紙最大寬度為70mm，超過需要定制；
2.輔料排列方式：矩陣式排列X間距≥1.2mm（數量為偶數） Y方向間距≥1.5mm；
3.輔料邊緣安全距離≥2mm；
4.輔料切割要完全，且不能損傷襯底，輔料無溢膠；
5.離型紙模切力度不要過大，離型紙上如果有傷痕，剝離時容易撕裂；
6.離型紙厚度建議≤0.05mm及材質軟比較容易剝離；
7.如果標簽有部分沒有粘性，應將沒有粘性部分先剝離；
8.長方形標簽應沿著寬邊的方向進料，將長的邊剝離出；
9.以下為根據之前一家客戶做的物料的供參考。

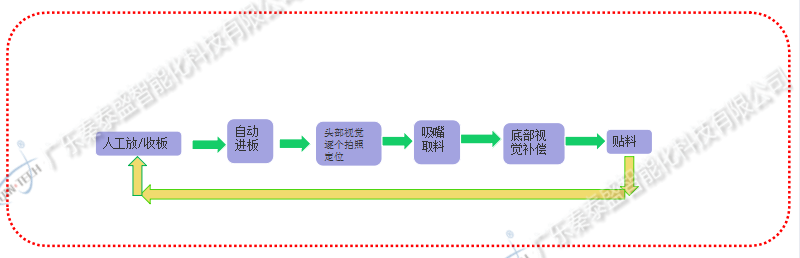

PCB板二維碼貼標機工作流程：
PCB板二維碼貼標機動作流程：
|
設備動作流程以及功能 |
|
|
PCB流向 |
左進右出/左進左出 |
|
單機最大貼料種類 |
2種 |
|
上下料 |
一個人收放載具 |
